同步電動機的四種勵磁調節器方法

同步電動機勵磁調節器的幾類方法:

1、直流電動機勵磁調節器

一臺較小的交流電并勵發電機組和同步電動機裝在同一軸上，直流電動機傳出的電供同步電動機勵磁調節器.

2、直流電動機勵磁調節器

一臺較小的直流電動機和同步電動機同軸輸出，為轉動同步電機式構造，傳出的交流電流經整流器后提供同步電動機勵磁調節器。

因整流器設備與同步電機同軸輸出，故勵磁電可立即送至同步電動機的勵磁調節器繞阻，進而省掉集電環導電性設備，變成有刷電機勵磁調節器。

3、雙向晶閘管勵磁調節器

將交流電流用雙向晶閘管整流器后供同步電動機勵磁調節器.其輸出電壓調節便捷。電工技術世家

4、三次諧波勵磁調節器

在電機定子槽中，專業裝一套三次諧波繞阻，激光切割磁密滋場的三次諧波，造成3倍基頻的感應電動勢，整流器后供同步電動機勵磁調節器。

運用三次諧波磁通量，節省了動能，使高效率提升，并且有全自動穩壓管功效。

什么叫電動機勵磁調節器方法

旋轉電機中造成電磁場的方法。

當代電動機大多數以電流的磁效應為基本，在電動機上都必須有電磁場。這一電磁場能夠 由電磁鐵造成，還可以運用電磁線圈在電磁線圈中通快遞電流量來造成。

電動機中專業為造成電磁場而設定的電磁線圈組稱之為勵磁調節器繞阻。

因為受永磁鐵氧體特性的限定，運用電磁鐵創建的電磁場較為弱，它關鍵用以小容積電動機。

伴隨著新式永磁鐵氧體的發生，尤其是高磁能積的希土原材料如稀土鈷、塑料防靜電鑷子的發生，容積達百KW級的永磁直流電機已逐漸研發。

感應電機的勵磁調節器方法

感應電機的交流電勵磁電必須從外界出示，提供其勵磁電的設備稱之為勵磁調節器系統軟件。得到勵磁電的方式 稱之為勵磁調節器方法。

依照所選用的整流器設備，勵磁調節器系統軟件可分成下列幾種。

1、直流電動機勵磁調節器系統軟件
它是傳統式的勵磁調節器系統軟件，由裝在感應電機傳動軸上的中小型直流電動機供電系統。這類特供勵磁調節器的直流電動機稱之為發電機勵磁機。

2、靜止不動電子整流器勵磁調節器系統軟件
這類勵磁調節器方法是將同軸輸出的溝通交流發電機勵磁機（小容積同步電動機）或是主發電機組傳出的交流電流歷經靜止不動的整流器設備轉換成直流電源后，由集電環引進主發電機組勵磁調節器繞阻提供需要的交流電勵磁調節器。

3、轉動電子整流器勵磁調節器系統軟件
這類勵磁調節器方法將同軸輸出溝通交流發電機勵磁機制成轉動同步電機式，并將電子整流器設備固定不動在這里同步電機上一起轉動，構成了轉動電子整流器勵磁調節器系統軟件，將溝通交流勵磁調節器發電機組輸出的交流電流整流器以后，立即供電系統給勵磁調節器繞阻。那樣能夠 徹底省掉集電環、炭刷等滾動觸碰設備，變成有刷電機勵磁調節器系統軟件，該勵磁調節器系統軟件廣泛運用于大空間發電機組中。

感應電機勵磁調節器設備的原理

1．滅磁電源電路

感應電機啟動勵磁調節器繞阻既不可以引路，也不可以短路故障。

引路將使勵磁調節器繞阻磁感應過壓．進而毀壞其絕緣層：短路故障將使勵磁調節器繞阻穿過很大的電流量。

為防止勵磁調節器繞阻在啟動遭到較高電壓或很大電流量的損害，應在啟動使勵磁調節器繞阻串連適度電阻值的滅磁電阻器并產生閉合回路，這一閉合回路可使勵磁調節器繞阻的摩應工作電壓不會過高，穿過的電流量不會過大。

感應電機資金投入勵磁調節器后．滅磁電阻器全自動撤出．為了更好地完成這一電源電路實際效果，在勵磁調節器控制回路中添加了滅磁階段。具圖中v是勵磁調節器電流表,KP1和KP2是滅磁雙向晶閘管（字母符號延用勵磁調節器設備標明）。感應電機插電運行后至資金投入勵磁調節器前的一段時間內．勵磁調節器設備不向三相全控橋上的雙向晶閘管推送開啟數據信號．三相全控橋的雙向晶閘管處在阻隔情況，無直流電源輸出。

感應電機啟動，電機轉子勵磁調節器繞阻磁感應交替變化工作電壓，當該感應電壓在勵磁調節器繞阻B端為正的一個半周期時間時，二極管D3通斷，感應電壓經RF2、D3、RF1產生控制回路。

因為充放電電阻器RF1和RF2電阻值較小，因此感應電壓經該控制回路充放電后早已不大，一樣因為充放電電阻器RF1和RF2的純在，勵磁調節器繞阻中的電流量被限定在較安全性的標值范疇之內。

當感應電壓在勵磁調節器繞阻A端為正（見下面的圖）的一個半周期時間時，二極管D3截至。該一個半周期時間一開始時感應電壓幅度值較小，達不上雙向晶閘管KPI和KP2的通斷工作電壓，感應電動勢根據電阻器RF1、R1、R2、電阻器RP1和電阻器R3、R4、電阻器RP2、電阻器RF2等元器件產生控制回路。

因為該回路電阻值很大，是電機轉子勵磁調節器繞阻電阻測量的數干倍，因此等同于在引路情況運行，感應電壓大幅度升高．當感應電壓做到一定值后，穩壓極管DW1和DW2穿透通斷（穿透DWl的是電阻器RP1上的電流，以后經二極管D1向雙向晶閘管KP2出示開啟電流量，雙向晶閘管KP2隨著通斷：穩壓極管DW2穿透與雙向晶閘管KP1通斷的原理與此相近）．雙向晶閘管KP2與KPI通斷，勵磁調節器繞阻的感應電壓歷經雙向晶閘管KP2和KP1．與充放電電阻器RF1和RF2組成一個電阻值較小的充放電控制回路充放電。直至這一個半周期時間完畢時．雙向晶閘管KP1和KP2因為工作電壓過零而自主關閉。

調節電阻器RP1和RP2的電阻值．事實上調節的便是勵磁調節器繞阻感應電壓做到多少標值時讓雙向晶閘管KP2和KPI通斷。

留意調節時應使二只雙向晶閘管盡量同歩通斷。

下面的圖中的按鍵SB能用來檢驗滅磁電源電路一切正常是否。檢驗時，使勵磁調節器設備處于調節情況．勵磁調節器工作電壓、勵磁電均應是預設值，這時候實際操作按鍵SB使其接觸點合閉，電阻器R5與R1、R2串聯．R6與R3.

R4串聯，因為R5和R6電阻值較小，這就相對性提升了電阻器RP1和RP2上的電流，滅磁雙向晶閘管更非常容易通斷。因此這時勵磁調節器電流表標示回零：松掉按鍵使之校準后，電流表修復標準值。

感應電機在運行全過程中，電機轉子勵磁調節器繞阻經滅磁后的工作電壓波型力度早已大幅減少，并被限定在安全性標值范疇內。

穩壓極管DWI、DW2對雙向晶閘管KP2和KP1起電源開關操縱的功效，資金投入勵磁調節器后，交流電勵磁調節器工作電壓在電阻器RP1、RP2上的壓減少于穩壓極管DWI、DW2的擊穿場強，穩壓極管不可以通斷，雙向晶閘管KP2和KPI處在關掉情況。

下面的圖中KPI和KP2的公共性端與三相全控整流管的C相相接，這條電極連接線稱為滅掉線．當資金投入勵磁調節器后KPI和KP2務必關掉．不然勵磁電路要為滅磁電阻器出示電流量。資金投入勵磁調節器后．C相上聯接的二只整流器雙向晶閘管可能依次通斷，終將使與之等效電路串聯的雙向晶閘管KPI、KP2在一個開關電源周期內被短路故障而截至，滅磁電阻器全自動撤出電源電路。

之上敘述的雙向對策能夠 確保勵磁調節器設備對感應電機資金投入勵磁調節器后滅磁電源電路立即撤出運行狀態。

2．投全壓及投勵

感應電機在降血壓運行全過程中．電機轉速比做到同歩轉速比的90%時．給電機定子繞阻資金投入電機額定功率，即IOO%額定電流：電機轉速比做到同歩轉速比的95%時（不管電機額定功率運行還是降血壓運行）．給電機轉子繞阻資金投入勵磁電，將轉速比邀人同歩。

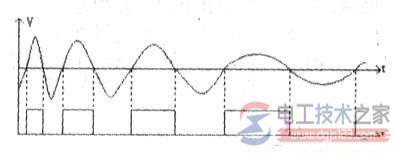

感應電機啟動，勵磁調節器繞阻兩邊磁感應一個頻率由50Hz向OHz慢慢減少的正弦波形工作電壓，該工作電壓頻率值與滑誤差相對性應，如下圖中的上端波型所顯示。勵磁調節器設備將電機轉子磁感應的所述正弦波形工作電壓轉換為波形數據信號（如下圖中的下邊波型所顯示）贈給有關控制回路．控制回路檢驗波形數據信號的占空比，并從而分辨占空比相匹配的頻率及其感應電機的轉速比。當轉速比做到預置的投全壓值時（轉速比做到同歩轉速比的90%時）．相對汽車繼電器接觸點姿勢，操縱資金投入全工作電壓；當轉速比做到預置的投勵值（轉速比做到同歩轉速比的95%時）且在波形上升沿時（保證順旋光性投勵）．逐漸向三相全控橋推送開啟差分信號．三相全控整流管逐漸有整流器輸出電壓．向勵磁調節器繞阻資金投入勵磁電。

當按滑差投電機額定功率及投勵在設置的時間內沒法進行，控制回路可能傳出強制性投全壓及投勵的數據信號，稱之為定時執行投全壓與投勵。一般設置投全壓的時間為三秒,定時執行投勵的時間為Ss。

3．開啟電源電路

開啟電源電路根據調節加到雙向晶閘管上的開啟數據信號的移相位角來操縱雙向晶閘管的通斷水平，亦即操縱三相全控橋的整流器輸出電壓，做到調整勵磁調節器工作電壓和勵磁電的目地。

下述狀況之一的標準發生時．開啟數據信號的移相位角應當并且務必更改。開啟電源電路依據這種操縱信息內容，快速立即精確操縱雙向晶閘管的導通角，確保感應電機不斷平穩地運作。

(l)用電阻器或別的適度方法調節給出的勵磁調節器工作電壓和勵磁電時：

(2)感應電機在運行全過程中轉速比做到額定值轉速比的95%投勵時：

(3)感應電機電機定子繞阻和勵磁調節器設備開關電源電任起伏，根據有關控制回路平穩勵磁調節器時：

(4)感應電機電機定子繞阻和勵磁調節器設備電源電壓減少到額定電流80%運行強勵時：

(5)感應電機整步全過程中。

4．勵磁電的給出、平穩調整及強勵

勵磁電的給出作用是調整操縱勵磁調節器工作電壓的高矮和勵磁電的尺寸。給出值是依據感應電機的運作要求．事先設置的一個適度的勵磁電值；平穩調整是依據電源電壓的高矮．運用負的反饋電源電路操縱與調整勵磁電的尺寸．使之盡量貼近或相當于給出的勵磁電；強勵作用是電源電壓降低到額定電流的80%時，全自動強制性提升勵磁調節器工作電壓和勵磁電的一種技術措施，能夠 確保感應電機在工作電壓減少時可以平穩不斷運作。

給出電源電路應用一個工作電壓十分平穩的直流穩壓電源，該開關電源的溝通交流鍵入工作電壓相對性較高，歷經橋式整流和電力電容器過濾后的工作電壓幅度值相對也較高。以后用一個山崩工作電壓較低的穩壓二極管削波穩壓管后．獲得工作電壓幅度值較小但基本上沒有一切諧波失真的平穩交流電壓。用一個電阻器對這一平穩工作電壓調節分壓電路，獲得給出工作電壓．用于調節勵磁電。采用那樣的直流穩壓電源，便是為了更好地讓給出工作電壓數據信號十分平穩．進而確保勵磁電的平穩。為了更好地剖析便捷，大家將這一工作電壓稱之為U1。

平穩調整選用負反饋調節基本原理開展。負反饋調節數據信號工作電壓是隨溝通交流電源電壓轉變的一個交流電壓．也用一個電阻器對這一工作電壓開展調節分壓電路，得到一個隨電源電壓轉變的負的反饋數據信號工作電壓。

大家把這個工作電壓稱之為U2。將所述工作電壓，UI和U2極性相反的串連起來取其誤差U3．用工作電壓U3調節開啟電源電路的移相位角，并后操縱三相全控整流管中雙向晶閘管的導通角，這就完成了對勵磁電的自動控制系統全過程，并維持勵磁電的平穩。

強勵電源電路則即時檢驗電源電壓的轉變，當檢驗到電源電壓減少到額定電流80%或下列時，有關電源電路讓一個機械設備接觸點由斷掉變成合閉．或是輸出一個相近作用的電子器件數據信號。這類電路狀態的轉變根據事后電源電路拉高所述勵磁調節器操縱工作電壓U3的幅度值，使勵磁調節器設備輸出的勵磁調節器工作電壓、勵磁電做到未強勵時勵磁調節器工作電壓、勵磁電的某一倍率，完成強勵磁調節器。假如強勵磁調節器做到一定期限，比如5秒左右，或是10秒左右，而溝通交流電源電壓仍未回暖．則勵磁調節器設備將撤出強勵情況。

5．失步維護電源電路

感應電機在運作中很有可能會因為種種原因發生擺脫同歩的狀況，這類運作情況稱之為失步。感應電機失步可能造成比較嚴重的電流量、工作電壓、輸出功率及轉速比的震蕩，對電力網和電機造成非常大沖擊性。感應電機的失步緣故許多．

關鍵有下列3種：一是電力網工作電壓因為種種原因．如周邊別的很大負荷資金投入等．造成電力網工作電壓臨時墜落，而造成 感應電機失步，稱為帶勵失步。二是勵磁調節器設備自身常見故障導致喪失勵磁調節器造成的退磁失步。三是電力網髙壓側產生跳電維護姿勢以后又再次重合閘，進而造成 感應電機失步，即關閉電源失步。

當主控芯片模塊檢驗并明確電動機失步后，馬上封禁投勵數據信號．使電動機進到多線程驅動器情況，隨后電機額定功率將升高．待進到臨界值滑差后．設備自動控制系統勵磁調節器系統軟件．按精確強勵對電動機執行整步，使電動機修復到同歩情況。如整步不成功，仍存有失步數據信號，則設備傳出眺閘數據信號姿勢于跳電控制回路。
