單相電機啟動與停止接線圖大全,220v單相電機正確接線方法

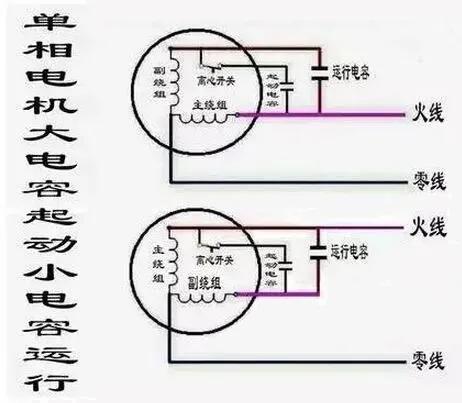

220v交流單相電動機的種起動方式，分相起動方式，如圖1所示，由輔助起動繞組輔助，起動轉矩不大，運行速度保持恒定，主要用于電風扇、空調風扇、洗衣機等電動機。二是如圖2所示，電機靜止時，離心開關打開，通電后會開始參與啟動工作。當轉子轉速達到額定值的70%到80%時，離心開關會自動跳閘，起動電容完成任務斷開。起動繞組不參與運轉工作，而電機隨著運轉的繞組線圈繼續運動。第三，如圖3所示，電機靜止時，離心開關接通，啟動電容參與供電后的啟動工作。當轉子轉速達到額定值的70%至80%時，離心開關會自動跳開，起動電容完成任務斷開，而運行電容則串聯在起動繞組上參與運行工作。這種連接一般用于空氣壓縮機、切割機、木工機械等負載大且不穩定的地方。需要注意的是，帶離心開關的電機，如果不能在短時間內成功啟動電機，那么繞組線圈會很快燒毀。

電容值：雙值電容電機啟動電容大，運行電容小，耐壓一般大于400v V.

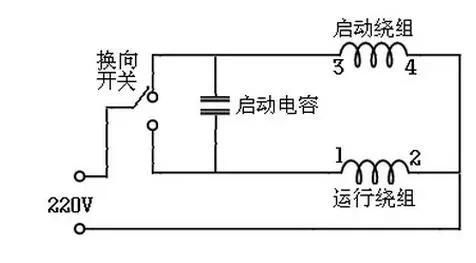

圖4是帶有前進和后退開關的接線圖。通常，這種電機的起動繞組和運行繞組的電阻值是相同的，也就是說，電機的起動繞組和運行繞組的線徑和圈數是完全相同的。這種正反向控制方法簡單，一般用在沒有復雜轉換開關的洗衣機上。

對于圖1、圖2、圖3的正反轉控制，只需要反轉1-2行或3-4行。

對于圖1、圖2、圖3，啟動繞組和運行繞組的區別可以通過測量來判斷。一般來說，起動繞組的DC電阻比運行繞組的大得多。一般運行繞組的DC電阻是幾歐姆，而起動繞組的DC電阻是十幾歐姆到幾十歐姆。

圖1電容器操作型接線電路

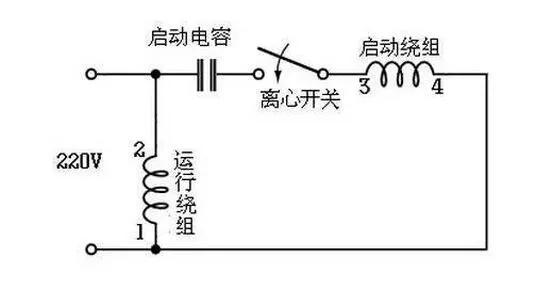

圖2電容器起動接線電路

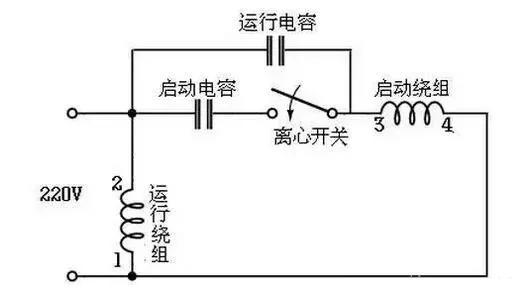

圖3電容器啟動操作型接線電路(二進制)

圖4開關控制正向和反向路由。

圖5交流220V電機接線圖
