雙速電機是具有兩種轉速的電機，通常稱為/YY起動電路。通過改變電機線圈繞組的極對來改變電機速度。

常用的電機極有4級(2極對)和2極(1極對)。

電機同步速度=頻率時間(秒)/極數

4極電機轉速為每分鐘1500轉，2極電機轉速為每分鐘3000轉。電機轉子的實際轉速從轉差率中去除。

雙速電機線圈

/YY

當連接雙速電機的線圈繞組(左圖),并向端子U1、V1和W1提供三相電源時，雙速電機低速運行。

當端子U1、V1和W1短接在一起時，電機線圈繞組在提起和搖動時變成YY連接(右圖)。端子U2、V2、W2三相供電，高速運行，YY接法的速度是接法的兩倍。

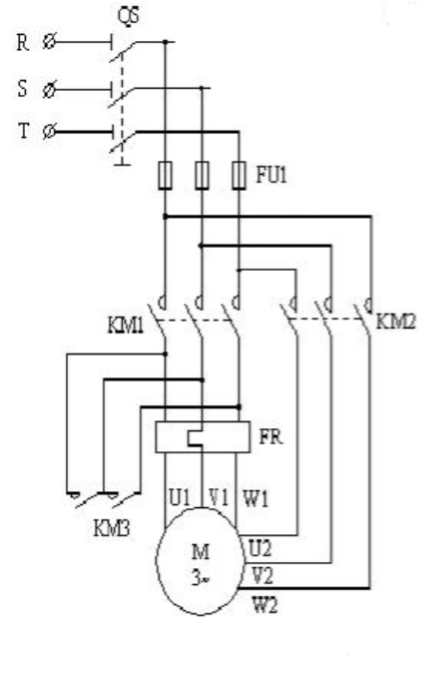

雙速電機主電路接線

雙速電機主電路

KM1接觸器給雙速電機U1、V1、W1供電，電機低速運行，KM1接合。

KM2接觸器向雙速電機的U、V2和W2端子供電。3KM接觸器主觸頭的下樁頭接在電機的U1、V1、W1上，KM接觸器主觸頭的上樁頭用短接線連接在一起。當KM3接合時，端子U1、V1和W1短接在一起。當YY電機高速運轉時，KM2和KM3接合。

雙速電機控制電路

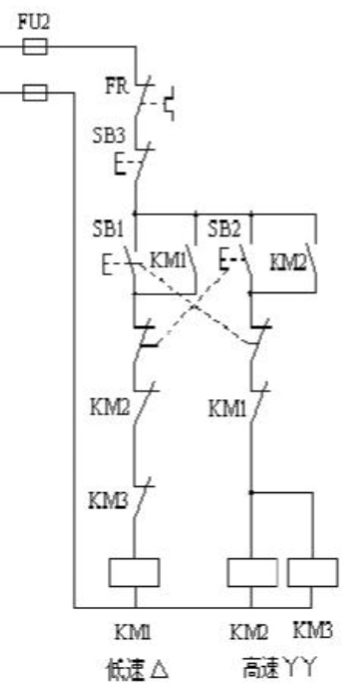

手動切換

高低速之間的手動切換

采用手動切換電路。按SB1進行低速運行，按SB2進行高速運行。當把KM2和KM3看成一個接觸器時，/YY控制電路實際上是一個正反向電路。采用接觸器按鈕雙重聯鎖電路。

按下SB1時，KM1吸氣電機低速運轉；當SB2以低速按下時，KM1停止，KM2和KM3吸氣電機YY以高速運行。當然，高速運轉也可以直接切換到低速運轉。

低速能直接轉換成高速，得益于接觸器輔助觸點、按鈕觸點動作時，常閉觸點先斷開，常開觸點后閉合，他們雖然感覺是同時動作的，實際上它們是有先后順序的。這一點在接觸器、繼電器控制電路非常重要。

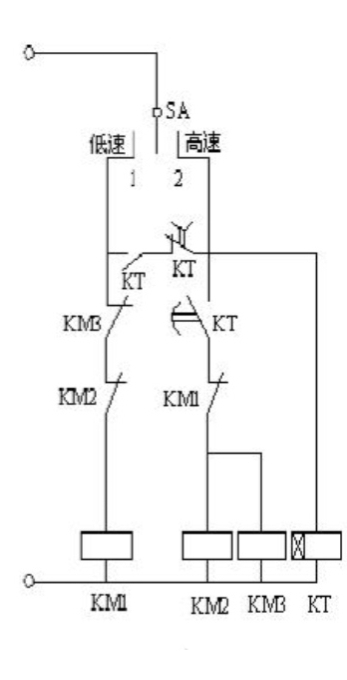

自動切換

通電延遲時間繼電器自動切換

SA是一個轉換開關。當轉換開關切換到1時，電路低速運行，KM1接觸器接合。

當轉換開關切換到2時，電機高速運轉。電機不是直接高速運轉，而是先低速再高速。KM1低速接合；時間繼電器設置后，KM1斷開，KM2和KM3高速接合。

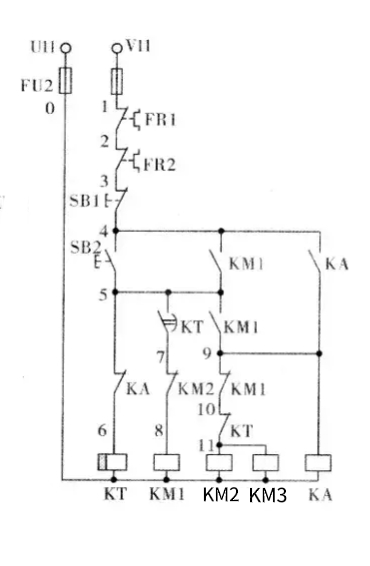

斷電延時時間繼電器控制/YY轉換

斷電延時繼電器控制的雙速電機

使用斷電延遲時間繼電器電路比使用通電延遲時間繼電器電路更復雜。有興趣的可以學習一下控制思路，但不建議用在/YY控制電路中。

雙速電機適用于機床和攪拌機，啟動時轉速慢，扭矩大，適用于重載啟動，切換運行時轉速快。

以攪拌機為例。當攪拌機停止時，攪拌機裝載材料。攪拌機滿的時候負載比較大，適合電機啟動，扭矩大。啟動后，由于慣性力矩變小，適合電機YY運行，轉速高，攪拌更均勻。
