沈女士今天遇到了一件尷尬的事情，客戶急需的幾臺高壓電機在吃緊的時刻卡住了。你可能會說，大驚小怪是有道理的。然而，像搶工期這樣的事情太常見了。上道工序留出了足夠的機動時間進行加班銜接。然而，在意外嵌入時發現槽楔松動。經過進一步檢查，發現安裝定子槽的槽楔尺寸有問題。

在視頻加載中.

關于槽楔

槽楔作為電機繞組系統不可或缺的一部分，看起來普通不起眼，作為繞組系統的錨，其作用怎么強調都不為過。小槽楔，有時在微電機里形成槽蓋就夠了，大電機，特別是高壓電機，也不是小事。一方面像鏈條一樣將繞組控制在鐵芯槽內，另一方面將線圈楔緊，保證繞組在槽內處于相對靜止的狀態，然后通過后期浸漆將繞組與繞組一起固化。一旦因各種原因出現輕微松動跡象，在電磁力的作用下，不可避免地會脫落，從而導致掃膛或絕緣對地擊穿等電氣故障。

電機槽楔產品包括3240環氧布槽楔、引線槽楔、磁性槽楔、硅膠槽楔、半導體槽楔和4330模壓槽楔等。該材料采用特殊設備或特殊工藝制造，可適用于不同型號和絕緣等級的電機，尺寸和形狀必須與沖槽一致，否則松動或過緊都會埋下嚴重的質量隱患。

槽楔問題在實際生產加工中非常常見。設計人員為槽楔與沖槽之間的松配合或緊配合而糾結，使得操作困難，容易損壞，松配合的隱患不可估量，不得不計算尺寸并在臺樣機上反復驗證。今天，沈女士對實際生產中常見的問題一一進行了分析，并與大家分享了經驗和成果。

電機槽楔松動的危害

損傷槽絕緣

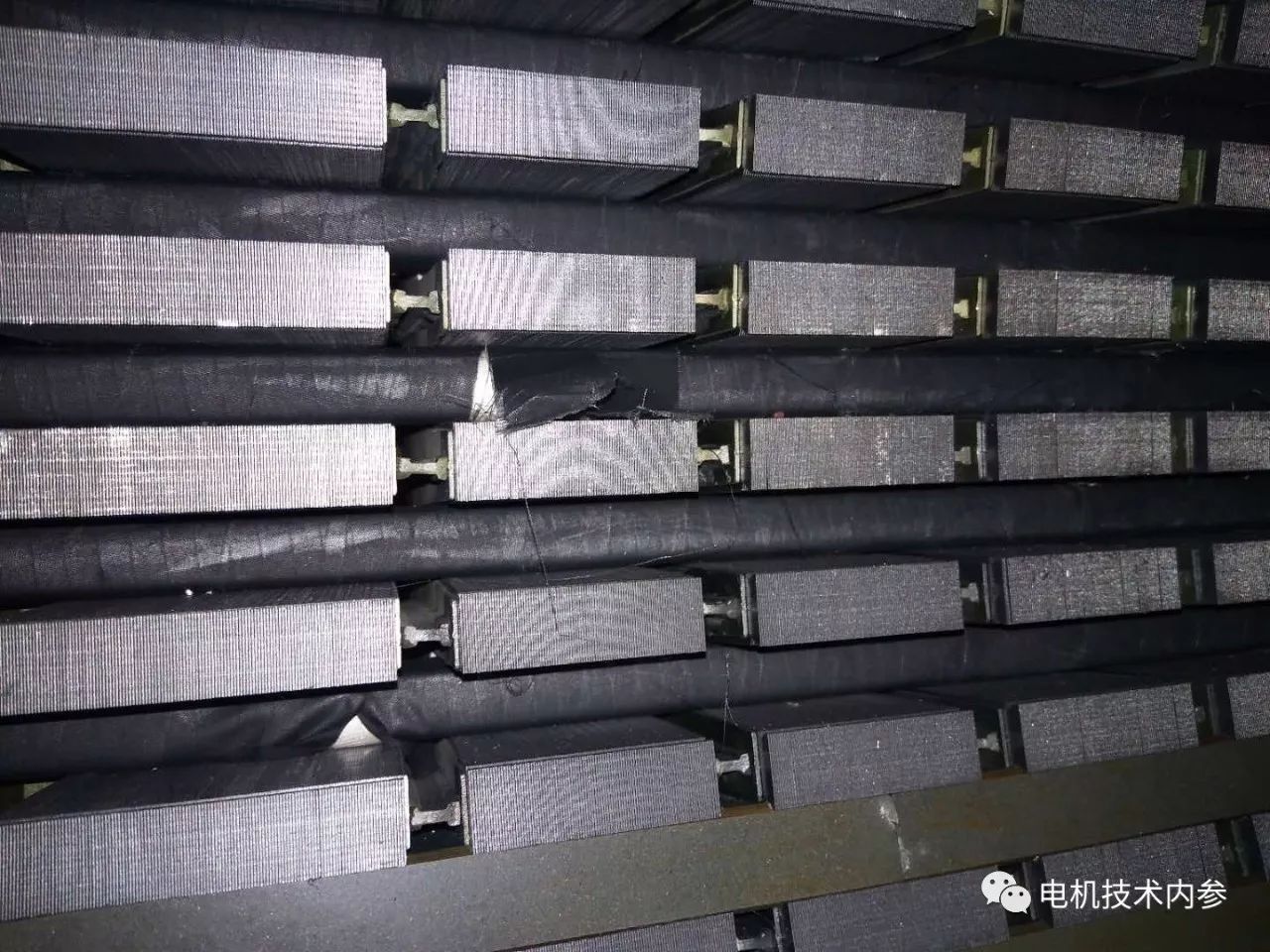

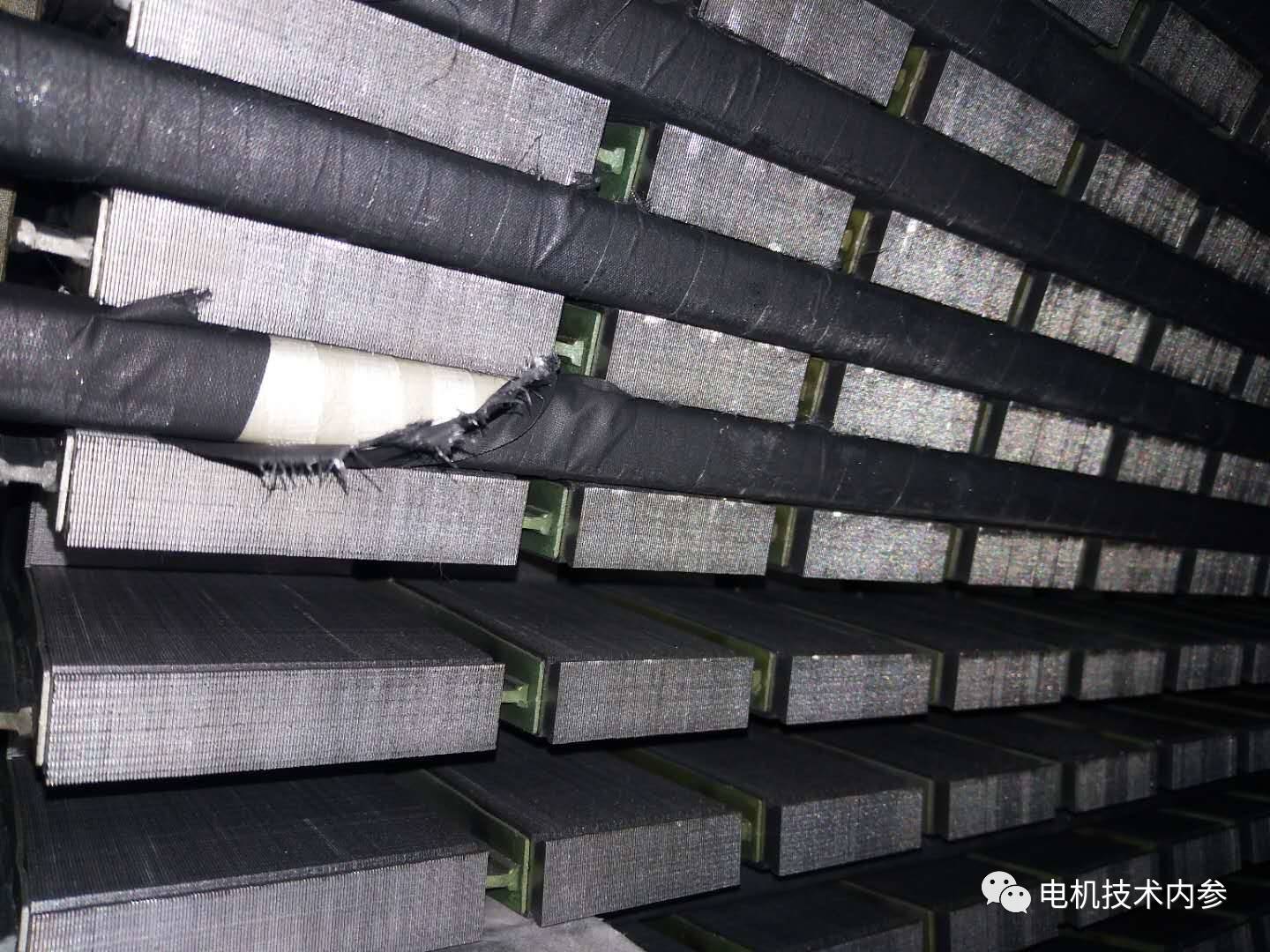

槽松動或脫落可能劃傷絕緣，造成定子鐵芯多點短路和繞組接地故障。當槽楔的厚薄比比較大時，槽楔的松動會使槽楔在槽內傾斜滾出槽外，造成與定子(繞組電機轉子的槽楔出槽)或轉子(定子的槽楔出槽)的摩擦；更有甚者，槽楔整體彈出，導致電機孔掃。嚴重時，繞組局部發熱燒傷絕緣，對地短路，后爆破倒塌繞組。

電腐蝕問題

松動的定子槽楔導致定子繞組表面和槽壁之間的高能電容放電。這個問題對高壓發生器的影響更為嚴重：繞組表面與槽壁之間的空氣被擊穿，放電時空氣會電離產生臭氧和氮化合物，與氣隙中的水分發生化學反應，呈現酸性，進一步引起繞組低阻帶、主絕緣、槽楔和墊片條的燃燒和腐蝕，導致遇光變色，防暈層失效，接地絕緣老化擊穿。

電磁振動

由于槽楔松動，電機繞組脫離約束，運行時會產生低頻電磁振動，槽內可能發生徑向位移，鐵芯槽本身不能完全光滑，使絕緣不斷被摩擦，造成接地故障或相間故障。

楔塊松動多發生在制造過程中，因為偏離設計要求。比如沈女士遇到的尷尬事，就是外包制造沖芯槽的槽肩與圖紙不符。因為每一臺正式投產的電機，設計尺寸都經過反復驗證和定型。

問題多發生在高壓電機上

運行中槽楔松動在中小型電機中很少見，多發生在高壓電機中。主要是由于高壓電機的特殊結構和較高的內部電場強度，具體來說，有以下不可避免的潛在誘因：

1)鐵芯較長，有放射狀通風溝。

由于電線嵌入的特殊性
