用搖表測量電氣設備絕緣時(能帶電用搖表測絕緣嘛)

測量振動電機步驟：的絕緣

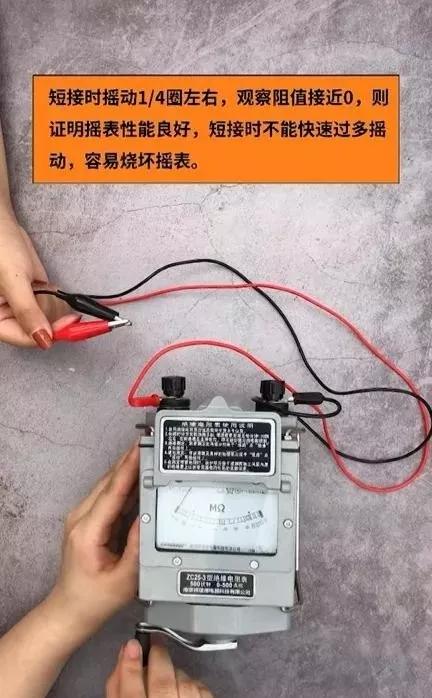

1.首先選擇一臺合格的、合適的、要求范圍的振動臺，額定電壓在500V以上的電機使用1000-2500V的振動臺；選擇額定電壓在500伏以下的500伏搖床。使用前檢查兆歐表是否完好，水平平穩放置，檢查指針偏轉是否為：，打開E、L兩端電路，以120r/min左右的速度搖動手柄，觀察指針是否指向“”；然后，短接E、L兩端，慢慢搖動手柄，觀察指針是否指向“0”位置，檢查后才能使用。

2.測量前需要驗電，確認被測設備三相無電壓。

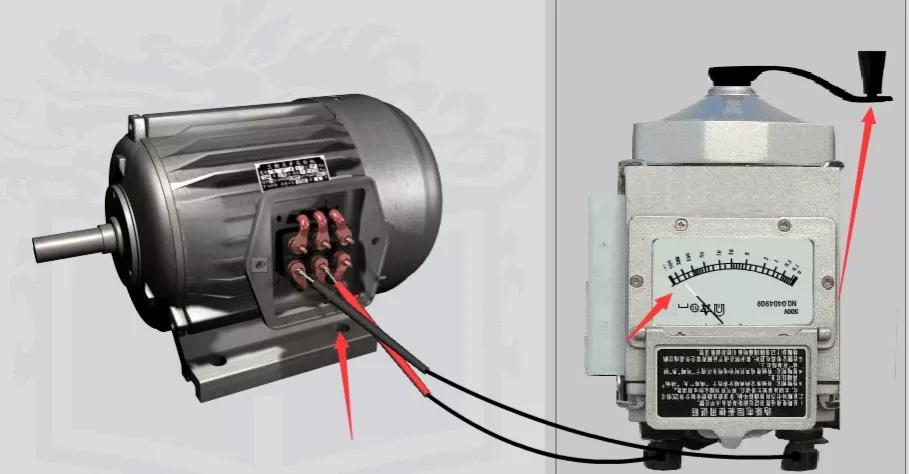

3.測量電機絕緣電阻時，E接電機或設備外殼，L接被測繞組一端。

4.由慢到快搖動手柄，直到轉速達到120r/min左右，保持手柄轉速均勻穩定，一般旋轉1min，指針穩定后再讀數。

5、即500V以下電機的遙測絕緣電阻大于0.5M，500V以上電機的遙測絕緣電阻大于1 m。

6.測量結束后，應使用專用工具對被測裝置進行充分放電，嚴禁用電線直接放電。

7.記錄并總結振動測量的絕緣數。

注意：變頻電機?；蝿咏^緣時，必須先將變頻器上的電機電源線拆下，再晃動絕緣。否則，逆變器將被燒毀。
