10噸行車電機制動原理及制動電路圖講解

電機在斷電后并不會馬上停止下來，所以在斷電后需要采取制動措施，10噸行車電機制動按照大車、小車，都是采用行車凸輪控制器控制的。電機的制動原理和制動電路都是相關的，按照制動電路的流程形成制動，而制動的方法一般有兩種，制動的電路圖也會根據制動的方法有變化。

10噸行車電機制動原理

1、電機制動接上電流時，同時也會開始工作，由于電磁的作用會吸引銜鐵并壓縮彈簧，當制動盤脫開后，電機開始運轉。

2、切斷電源后，電機的電磁就沒有了吸引力，彈簧就會讓銜鐵壓緊制動盤，在摩檫力的作用下，電機制動就會馬上停止下來。

3、機械制動是利用外部的作用使電力轉子迅速停止，大多數使用在電磁抱閘裝置中，采用制動閘抱緊電動機的同軸產生機械制動。電磁抱閘受電源的控制才能解除或者是啟動制動，依賴于彈簧等機械結構，所以被稱之為機械制動。

4、電氣制動是電動機產生的轉子轉速方向相反的電磁轉矩，使得電動機的轉速快速下降，而常用的電氣制動的方法有短接制動、反接制動、能耗制動、直流制動、能量回饋制動。

制動電路圖講解1

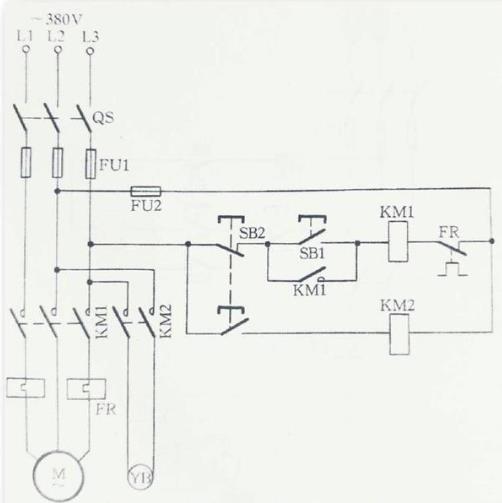

此圖是電磁抱閘控制電路圖，當電機運轉起來時，電磁抱閘線圈yb斷電，這時就會起到制動作用，使閘瓦和閘輪分離且不影響電動機正常運行。

當電機斷電停止運行后，電磁線圈yb就會有電，閘瓦緊抱閘輪使電動機迅速停車，從而實現制動。

具體操作順序為：合上電源開關qs、按下啟動按鈕sb2、交流觸電器km1、接觸器閉合自鎖后主觸點閉合，電動機m就會通電轉動。

制動電路圖講解2

此圖是斷電電磁抱閘控制電路，在切斷電源后才起制動作用，機械在停止狀態時，電磁抱閘就會緊抱住閘輪時電動機停車。

這種斷電制動被廣泛應用在起重機、卷揚機、電梯等大小型升降機械設備上，在突然停電或者是電路出現故障時，就會起到斷電制動。

具體操作順序為：按下停止按鈕sb1、接觸器km、輔助觸點斷開后自鎖就會解除，主觸點斷開后電動機m斷電停機，電磁抱閘線圈yb斷電。

10噸行車電機制動原理及制動電路圖在以上內容中詳細講解了，電機制動可以使電動機迅速可靠停車，在重工業上以及要求嚴格的機械設備，使用率會更高，利用閘瓦抱住閘輪時電動機快速停止，可以防止重物掉下。
