繞線式轉子電機的拒包分析

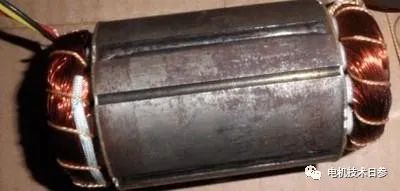

繞線轉子電機的特點是繞組不再是鼠籠條，而是結構完全相當于定子繞組的繞組。

與籠型轉子相比，繞線轉子具有起動轉矩可調的優良特性，但其機械強度有限，制造工藝困難。特別是轉子線圈的質量可靠性在整個制造過程中受到諸多因素的制約，電機在運行過程中容易出現各種電氣故障或變形、甩包等現象。

電機運行過程中，由于發熱問題，轉子條的性能也會發生一定程度的變化。特別是溫升較高的電機，轉子繞組的絕緣會因發熱問題而軟化，剛度降低，端部會因離心力而嚴重變形甩出。當變形和甩出的程度達到與定子繞組摩擦的程度時，發生短路爆炸，電機完全損壞。

即使繞線轉子電機在質量和可靠性上沒有任何問題，如果在實際運行條件下長時間超速或打滑，也會出現拒包故障?？梢哉f極限轉速甩包是繞線轉子可靠性的質量隱患。

線圈絕緣結構保證了定子和轉子的可靠性。無論局部過熱發生在哪里，定子和轉子都會有重疊關系，影響其他部件，疊加效應惡化。與定子相比，由于特殊的物理位置和空間，轉子繞組的冷卻路徑相對較長，尤其是轉子溫度較高時，熱集中會更加嚴重。

避免轉子甩包問題的有效途徑有：縮短端頭尺寸，增加端頭抗彎強度；繞組端部帶端箍的徑向鋼筋；轉子端部采用二次真快壓浸漆工藝制成一個整體。但是無論如何處理，繞線轉子端部的機械強度都有其局限性，使得繞線轉子電機的轉速很難超過3000 rpm。
