直流電機電容接線圖的幾類方法

相關直流電機電容接線圖的幾類布線方法，分相啟動式，電動機靜止不動時抽濾電源開關是接入的，電動機靜止不動時抽濾電源開關是接入的等多種多樣方法，附帶詳盡的電機電容接線圖。

直流電機電容接線圖

一、380V溝通交流直流電機啟動的幾類方法

1，分相啟動式

如圖所示1，系由輔助啟動繞阻來輔助運行，其電動機扭矩并不大。運行速度大概維持時間常數。關鍵運用于電扇,汽車散熱風扇電機，全自動洗衣機等電動機。

2，電動機靜止不動時抽濾電源開關是接入的，給電后啟動電容器參加啟動工作中，當電機轉子轉速比做到額定電流的70%至80%時抽濾電源開關便會全自動斷開，啟動電容器達到目標，并被斷掉。啟動繞阻不參加運作工作中，而電機以運作繞阻電磁線圈再次姿勢，如圖2。

3，電動機靜止不動時抽濾電源開關是接入的，給電后啟動電容器參加啟動工作中，當電機轉子轉速比做到額定電流的70%至80%時抽濾電源開關便會全自動斷開，啟動電容器達到目標，并被斷掉。而運行電容串收到啟動繞阻參加運作工作中。(電焊工天地 www.dgjs123.com)這類接線方法一般用在空壓機，自動切割機，木工機床等負荷大而不穩定的地區，如圖所示3。

含有抽濾電源開關的電動機，假如電動機不可以在很短期內內運行取得成功，那麼繞阻電磁線圈可能迅速損壞。 電容器值：雙值電容器電動機，啟動電容器容積大，運行電容容積小，抗壓一般超過400V。

正反轉操縱： 圖4是帶正反轉電源開關的接線方法，一般這類電動機的啟動繞阻與運作繞阻的阻值是一樣的，就是電動機的啟動繞阻與運作繞阻是電纜線徑與電磁線圈數完全一致的。一般全自動洗衣機用獲得這類電動機。這類正反轉控制措施簡易，無需繁雜的切換開關。

圖1，圖2，圖3，正反轉操縱，只需將1-2線互換或3-4線互換就可以進行反轉。

針對圖1，圖2，圖3，的啟動與運作繞阻的分辨，一般啟動繞阻比運作繞阻電阻測量大許多，用數字萬用表可測到。一般運作繞阻電阻測量為幾歐母，而啟動繞阻的電阻測量為十幾歐母到幾十歐母。

二、單機版電機電容的接線方法

圖1 電容器運行型布線電源電路(分相啟動式)

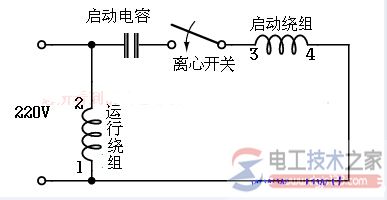

圖2 電容器啟動型布線電源電路

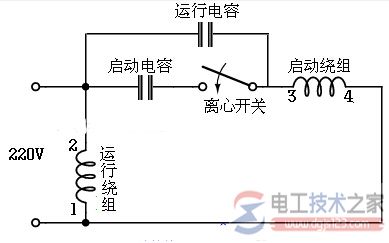

圖3 電容器運行運行型布線電源電路（雙值電力電容器）

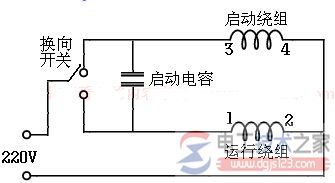

圖4 電源開關操縱正反面轉接線
