三相異步電機的原理圖解：電機定子電源電路與電機轉子電源電路

三相異步電機的電路知識，包含三相異步電機的電機定子電源電路與電機轉子電源電路，詳解了電機定子電源電路的電磁振蕩的磁通量、電機定子磁感應電勢差的頻率，及其電機轉子電源電路的磁感應電勢差頻率、電機轉子電流量與功率因素等。

三相異步電機的電源電路

一、電機定子電源電路

1、電磁振蕩的磁通量Φ

2、電機定子磁感應電勢差的頻率f1

磁感應電勢差的頻率與電磁場和電導體間的相對運動相關，電磁振蕩與電機定子電導體間的相對運動為n0 ，因此

二、電機轉子電源電路

1、電機轉子磁感應電勢差頻率f2

電機定子電導體與電磁振蕩間的相對運動固定不動，而電機轉子電導體與電磁振蕩間的相對運動隨電機轉子的轉速比不一樣而轉變。

因而，電磁振蕩激光切割電機定子電導體和轉子電導體的速率不一樣，故電機定子磁感應電勢差頻率f１不＝電機轉子磁感應電勢差頻率f2。

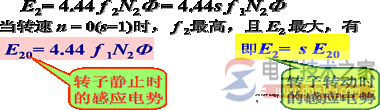

2、電機轉子感應電流 E2

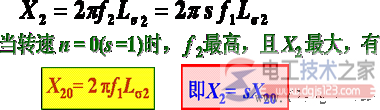

3、電機轉子感抗 X2

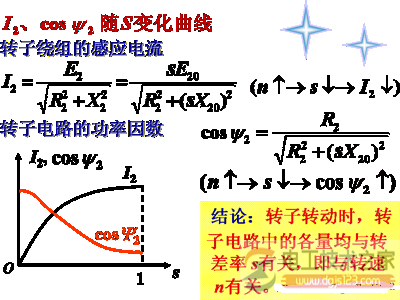

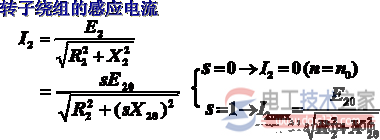

4、電機轉子電流量 I2

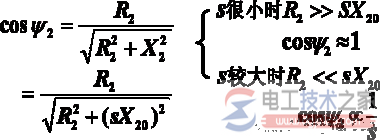

5、電機轉子電源電路的功率因素 cosφ2
