電動機控制電路圖大全(11圖)

電焊工普遍電源電路包含電力工程配電系統接線方法，儀表設備安裝接線方法，照明燈具操縱原理圖，電動機控制原理圖，電視機、通訊原理圖，電器產品原理圖，機器設備維護原理圖，安全性報警電路圖。

電動機控制電路圖大全

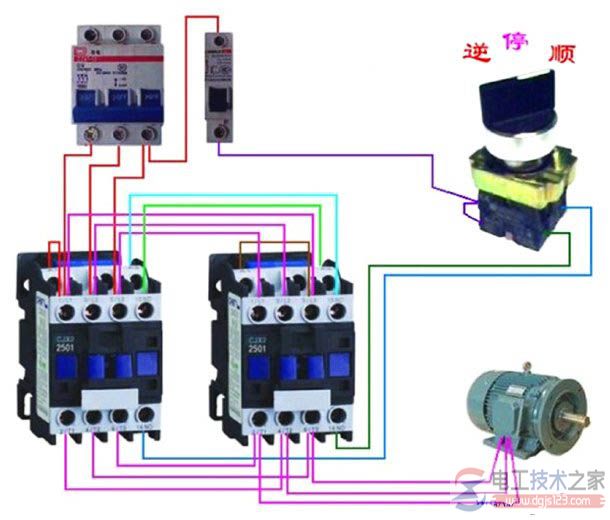

1、順反轉操縱原理圖

2、順反轉雙互鎖電路圖

3、電動機順反轉操縱

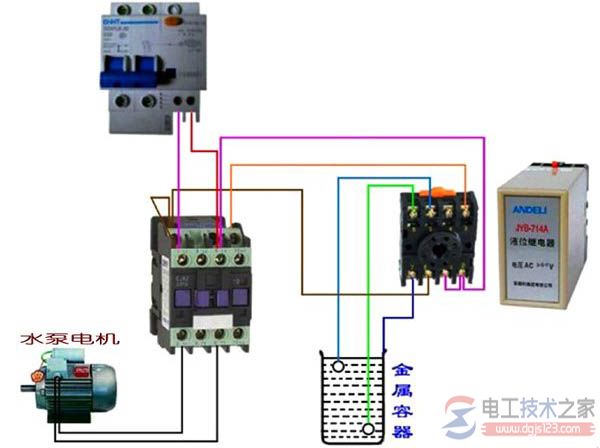

4、液位繼電器自動控制系統泵水

5、電動機運作限位開關全自動往返

6、電動機運作繼位往返

7、兩手點動操縱

8、電機控制系統空壓機

9、制冷壓縮機標準氣壓全自動控制回路

10、水滿電纜浮球開關操縱泵水廷時關閉電源關機

11、電動機間歇性運作
