三相異步電機正反轉操縱路線圖與基本原理分析

相關三相異步電機正反轉操縱的路線圖，包含電源開關操縱的正、翻轉路線，交流接觸器操縱的正、翻轉路線，限位開關操縱的正、翻轉路線，很感興趣的盆友參照下。

三相異步電機正反轉操縱路線圖

一、電源開關操縱的正、翻轉路線

倒順開關是一種組合開關，圖2.13為HZ3-132型倒順開關的原理平面圖。

倒順開關有六個固定不動斷路器，在其中U1、V1、W1為一組，與開關電源三相五線相接，而U、V、W為另一組，與電機電機定子繞阻相接。

當電源開關搖桿放置“順轉”部位時，動觸片S1、S2、S三分別將U-U1、V-V1、W-W1相互連接，使電機正轉；

當電源開關搖桿放置“反轉”部位時，動觸片S1'、S2'、S3'各自將U-U1、V-W1、W-V1接入，使電機完成翻轉；

當搖桿放置正中間部位時，2組動觸片均不與固定不動斷路器聯接，電機終止運行。

圖2.14是用倒順開關操縱的電機正反轉路線。

原理：運用倒順開關來更改電機的零線火線，選號牌電機的轉動方位后，再根據按鍵SB2、SB1操縱交流接觸器KM來接入和斷開開關電源，操縱電機的運行與終止。

倒順開關正反轉控制回路常用家用電器少，路線簡易，但它是一種手動式操縱路線，經常換相時實際操作工作人員的勞動效率大、實際操作不安全，因而一般只用以操縱額定電壓10A、輸出功率在5kW下列的小容積電機。生活實踐中更常見的是接觸器正反轉控制回路。

二、交流接觸器操縱的正、翻轉路線

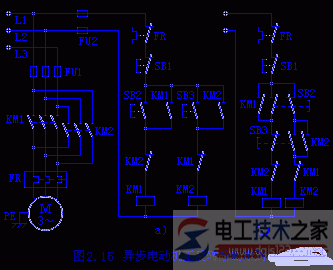

圖2.15為按鍵操縱的電動機正、翻轉典型性電源電路。

從主電源電路看，2個交流接觸器KM1與KM2斷路器接線方法不一樣，因而當KM2斷路器合閉時，引進電動機的電源插頭左、右兩互相換、更改了零線火線，使電動機轉為更改。

圖2.15為按鍵操縱的電動機正、翻轉典型性電源電路。

從主電源電路看，2個交流接觸器KM1與KM2斷路器接線方法不一樣，因而當KM2斷路器合閉時，引進電動機的電源插頭左、右兩互相換、更改了零線火線，使電動機轉為更改。

由圖得知，KM1和KM2斷路器不允許另外合閉，不然會造成開關電源兩相短路故障。為避免交流接觸器KM1與KM2另外接入，在分別的控制回路中串連另一方的動斷斷路器，組成自鎖互鎖關聯。

a)圖是“泊車翻轉控制回路”，由于電動機正轉時，按住SB2使KM1得電并鎖緊。這時按住SB3也不可以使交流接觸器KM2得電。

電動機要翻轉務必先銨下終止按鍵SB1，使KM1跳停，其動斷斷路器合閉，隨后再銨下SB3，KM3才可以得電，使電動機翻轉。

b)圖是“立即正反轉控制回路”。它運用復合型按鍵的動斷斷路器各自串連于另一方交流接觸器控制回路中，無須應用終止按鍵銜接就能立即操縱正反轉。但要留意，這類立即正反轉操縱僅用以小容積電機，拖拽的機械設備設備慣性力矩又較小的場所。

三、限位開關操縱的正、翻轉路線

圖2.16為限位開關操縱的正反轉電源電路，它與按鍵操縱立即正反轉電源電路類似，僅僅提升了限位開關的復合型斷路器SQ1及SQ2。

他們適用龍門刨床、數控車床、導軌磨床等工作中構件反復運動的場所。

這類運用健身運動構件的行程安排來完成操縱的稱之為按行程安排標準的自動控制系統或稱之為行程安排操縱。

原理：按住順向運行按鍵SB2，交流接觸器KM1得電并鎖緊，電機正轉使操作臺前行。

當運作到SQ2部位時，撞塊壓下去SQ2，SQ2動斷接觸點使KM1關閉電源，SQ2的動合接觸點使KM2得電姿勢并自我保護，電機翻轉使操作臺倒退。

當撞塊又壓下去SQ1時，KM2關閉電源，KM1得電，電機又反復正轉。

圖上限位開關SQ3、SQ4是作為極限部位維護的。當KM1得電，電動機正轉，健身運動構件壓下限位開關SQ2時，應當使KM1跳停，而接入KM2，使電動機翻轉。但若SQ2失效，健身運動構件繼續前行會造成重大事故。若在行程安排極限部位設定SQ4（SQ3裝在另一極端化部位），則當健身運動構件壓下SQ4后，KM1跳停進而電動機終止。這類限位開關維護的限位開關在行程安排控制回路中務必設定。

--- 分隔線 -----

很多數控車床的工作中構件常必須做2個反過來方位的健身運動，這類反過來方位的健身運動大多數靠電機的正反轉來完成。

三相電機正反轉的基本原理非常簡單，只需將三相電源中的隨意兩相對性調，就可使電機反方向運行。

正反面向運作路線又稱之為雙重可逆性路線，依據選用的主令家用電器不一樣，可分成按鍵操縱和限位開關操縱這兩類。
