防爆電機安裝類型全分析-十二種常見安裝結構

防爆電機的安裝類型多種多樣，但都是根據電機設備本身提供的機械設備來確定的?；景惭b結構有三種：B3、B5、B35，其他都是從這三種基本安裝方式衍生出來的。接下來，我們將解釋這十二種常見的電機安裝方法：

安裝代碼是：IM安裝結構，比如IMB3。就是我們通常所說的B3裝置。

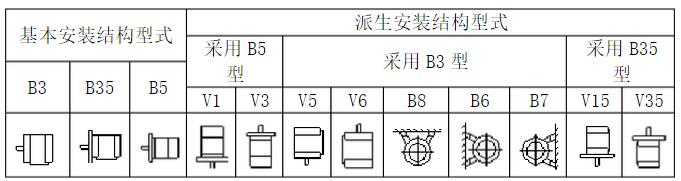

常用的安裝結構表：

說明：法蘭就是我們常說的法蘭端蓋，D端就是軸向延伸端

防爆電機安裝方式分析；

IMB3:它有一只腳，由腳安裝，腳在底部。

IMB5:端蓋有帶通孔的法蘭，法蘭安裝在d端。

IMB35:有腳，端蓋有法蘭，法蘭有通孔，法蘭在d端，靠腳安裝，腳在底部，d端法蘭面用于附加安裝。

IMV1端蓋設有帶通孔的法蘭，法蘭安裝在D端法蘭面上，D端向下。

IMV3端蓋設有帶通孔的法蘭，法蘭安裝在D端法蘭面上，D端朝上。

IMV5有一只腳，由腳安裝，d端向下。

IMV6有一只腳，由腳安裝，d端向上。

IMB8有腳，借腳安裝，腳踩。

IMB6有一只腳，由腳安裝，從D端看，腳在左邊。

IMB7有一只腳，由腳安裝，從D端看，腳在右邊。

IMV15:有腳，端蓋有法蘭，法蘭有通孔，法蘭在d端，由腳安裝，d端法蘭面用于附加安裝，d端在底部。

IMV35:有腳，端蓋有法蘭，法蘭有通孔，法蘭在d端，靠腳安裝，d端法蘭面用于附加安裝，d端朝上。

以上是常見的基本安裝方法。如果您需要其他電機安裝方式，可以在訂購防爆電機時就安裝方式進行溝通，以免影響您的使用。
