電機調速器接線圖解及工作原理

很多使用電機的朋友在使用電機調速器時不知道怎樣接線，也不知道怎樣去調速，卻一直找不到合適的接線方法，不清楚電機調速器的工作原理，而電機調速器就是對電動機調速簡潔方便的方式，電機調速器的接線更簡單，下面我們通過電機調速器接線圖解、電機調速器工作原理，來了電機調速器如何接線以及電機調速器的工作原理。

電機調速器接線圖解

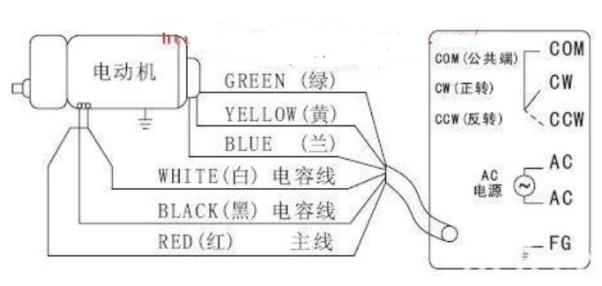

1、電機調速器接線首先時電源的正極接一根線，調節器的紅線接電源正極。

2、電源接出來的線接電機的正極，調節器的藍線接電機的負極，調節器黑線接電源的負極。

3、在電機調速器中的黑色線和紅色線都是給調速器供電的，所以黑色線和紅色線接電源的正負極。

4、電池正極給電機正極供電，所以藍色線接到電機的負極。

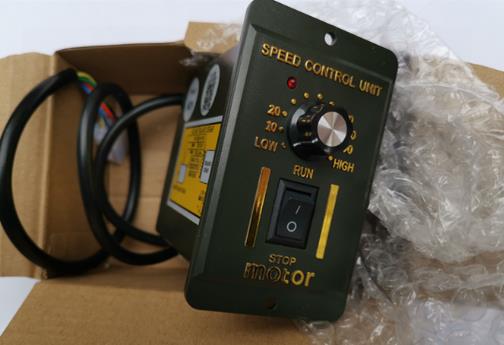

電機調速器工作原理

1、電機調速器主要時調節直流電動機速度的設備，直流電動機低轉速大力矩，所以需要調速器調節直流電動機的速度。

2、電機調速器是通過改變輸出方波的占空比，使得負載上電流功率產生變化改變負載、燈光亮度和電機速度。

3、利用脈寬調制，實現調速和調光，電源的能量功率能得到充分利用，所以電路的效率變高。

4、變極調速主要是改變電動機定子繞組的接線方式，從而改變電動機的磁極對數，改變同步轉速，電動機轉速就會有級調速。

5、變頻調速是通過改變異步電動機定子端的輸入電源頻率，使電機連續可調改變同步轉速，實現電動機調速。

6、電磁調速是通過電磁轉差離合器來實現調速。

7、串級調速通過繞線式電動機轉子回路串入可調節的電勢，從而轉變電動機的轉差，這樣電機可以達到調速的目的。

電機調速器接線按照圖中的黑色線、紅色線、藍色線的講解，可以明白電機調速器接線的方法其實是很簡單的，而電機調速器的工作原理按照不同的調速方法，可以通過七種方法進行電機的調速，每種調速的方法都很簡單，都可以達到使電機調速的目的。
